소방용 밸브

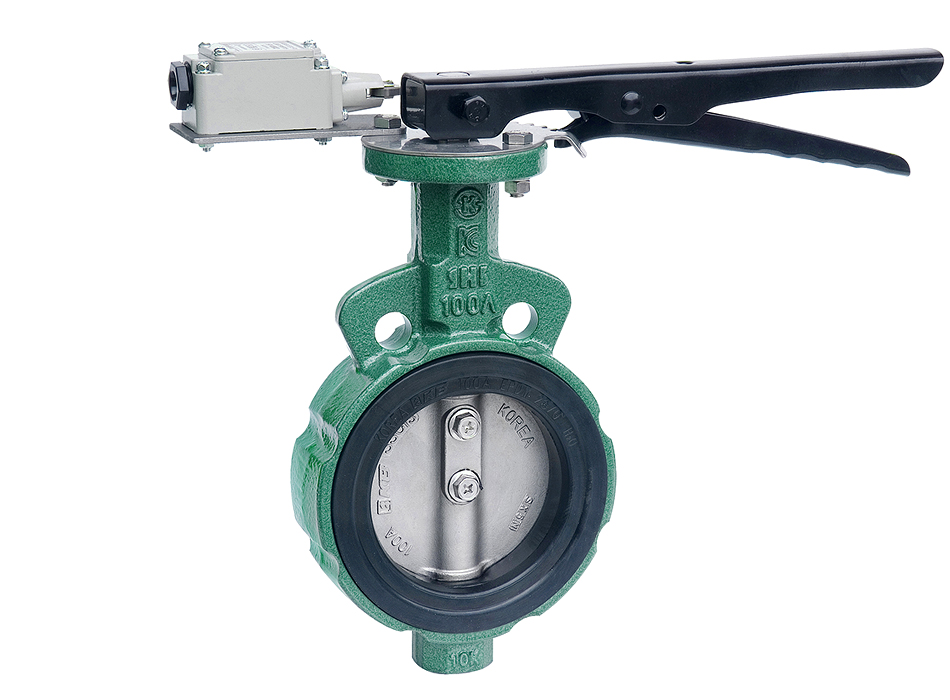

닥타일 / 주철 소방용 레버타입제품전체보기 >

제품 정보

  • BODY TYPE : WAFER
  • Size : 50A ~ 300A
  • 적용온도 : -30 ~ 120℃
  • 작동방식 : 리미트스위치 기어,레버 작동
  • RATING(압력) : KS/JIS 10, 16, 20K

재질

  • BODY : GC200, GCD450
  • DISC : SSC13, SSC14, SSC16
  • SEAT : EPDM, NBR, VITON
  • STEM : STS 304, 316, 410

※ 상기에 표시하지 않은 압력, 재질은 별도 문의 바랍니다.

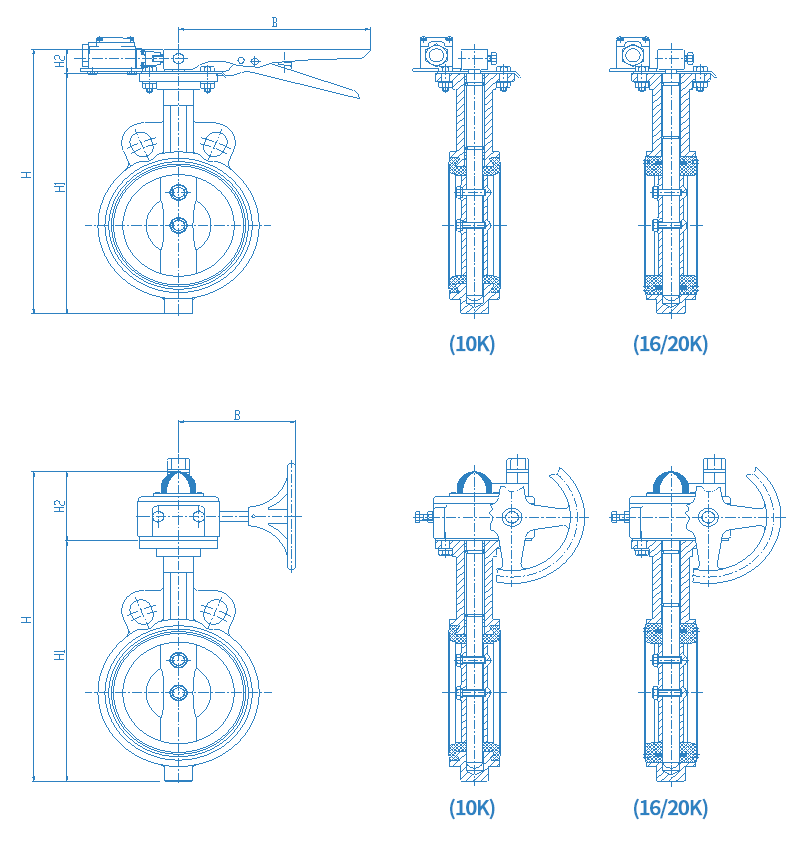

제품 도면

제품 사양

DIMENSIONS
GEAR TYPE LEVEL TYPE
SIZE L H H1 H2 B H H1 H2 B
inch mm
2" 50 43 308 203 105 160 236 203 33 205
2.5" 65 46 319 214 105 160 247 214 33 205
3" 80 46 339 234 105 160 267 234 33 205
4" 100 52 374 269 105 160 302 269 33 265
5" 125 56 410.5 305.5 105 160 338.5 305.5 33 265
6" 150 56 439 334 105 160 367 334 33 265
8" 200 60 537 412 125 230
10" 250 68 632 507 125 230
12" 300 78 681 556 125 230
※ 상기에 표시하지 않은 사양은 별도 문의 바랍니다.
