편심형 밸브

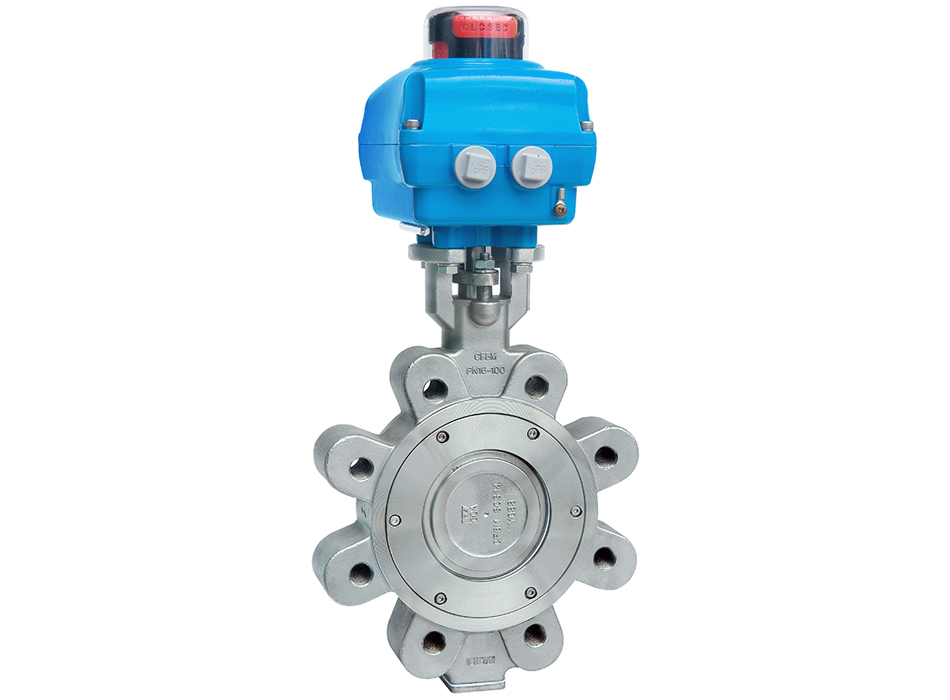

LUG 타입제품전체보기 >

제품 정보

  • BODY TYPE : WAFER
  • Size : 50A ~ 1000A
  • 적용온도 : -30 ~ 250℃
  • 작동방식 : 기어, 레버, 엑츄에이터 작동
  • RATING(압력) : KS/JIS 10, 16, 20K, ANSI 150, 300, PN 10~25

재질

  • BODY : ASTM WCB, CF8, CF8M, CF3M, C95800
  • DISC : ASTM CF8, CF8M, CF3M, C95800
  • SEAT : PTFE, RTFE, 304, 316
  • STEM : ASTM 304, 316, 630

※ 상기에 표시하지 않은 압력, 재질은 별도 문의 바랍니다.

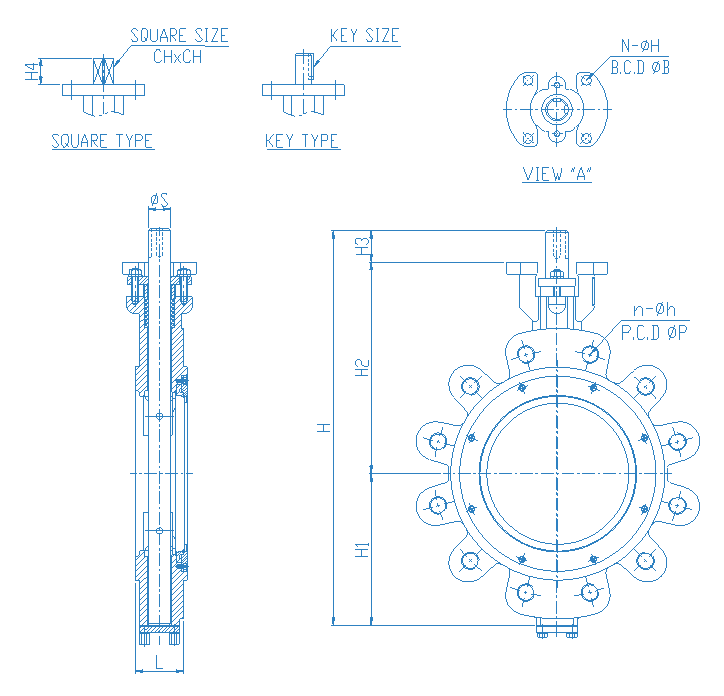

제품 도면

제품 사양

DIMENSIONS
SIZE L H H1 H2 H3 STEM TOP FLANGE
inch mm ∅S KEY SIZE SQUARE Type ∅B N-∅H
CHxCH H4
2" 50 43 244 65 138 41 14 5x5x35 11x11 30 F07 70 4-10
2.5" 65 46 264 75 148 41 14 5x5x35 11x11 30 F07 70 4-10
3" 80 46 312 95 176 41 14 5x5x35 11x11 30 F07 70 4-10
4" 100 52 331.5 113.5 177 41 14 5x5x35 11x11 30 F07 70 4-10
5" 125 56 362 126 195 41 18 6x6x35 14x14 30 F07 70 4-10
6" 150 56 388 142 205 41 20 6x6x35 14x14 30 F07 70 4-10
8" 200 60 491 188 262 41 28 8x7x35 22x22 40 F10 102 4-12
10" 250 68 533 212 280 41 32 10x8x35 22x22 40 F10 102 4-12
12" 300 78 651 255 355 41 35 10x8x35 27x27 40 F12 125 4-14
14" 350 78 711 285 385 41 38 10x8x35 27x27 50 F14 140 4-18
16" 400 102 755 300 400 55 40 12x8x50 27x27 50 F14 140 4-18
18" 450 114 815 320 440 55 45 14x9x50 36x36 50 F16 165 4-22
20" 500 127 935 370 480 85 50 14x9x70 36x36 50 F16 165 4-22
22" 550 154 1005 405 515 85 60 18x11x70 46x46 55 F16 165 4-22
24" 600 154 1045 430 530 85 60 18x11x70 46x46 55 F16 165 4-22
※ 상기에 표시하지 않은 사양은 별도 문의 바랍니다.
