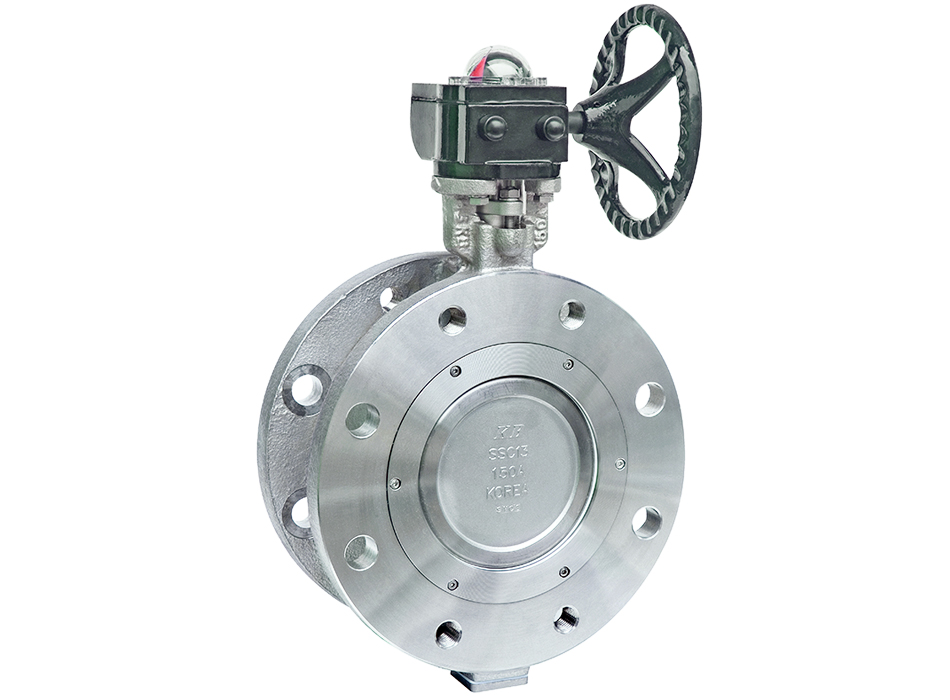

편심형 밸브

D/FLANGE 타입제품전체보기 >

제품 정보

  • BODY TYPE : WAFER
  • Size : 50A ~ 1000A
  • 적용온도 : -30 ~ 250℃
  • 작동방식 : 기어, 레버, 엑츄에이터 작동
  • RATING(압력) : KS/JIS 10, 16, 20K, ANSI 150, 300, PN 10~25

재질

  • BODY : ASTM WCB, CF8, CF8M, CF3M, C95800
  • DISC : ASTM CF8, CF8M, CF3M, C95800
  • SEAT : PTFE, RTFE, 304, 316
  • STEM : ASTM 304, 316, 630

※ 상기에 표시하지 않은 압력, 재질은 별도 문의 바랍니다.

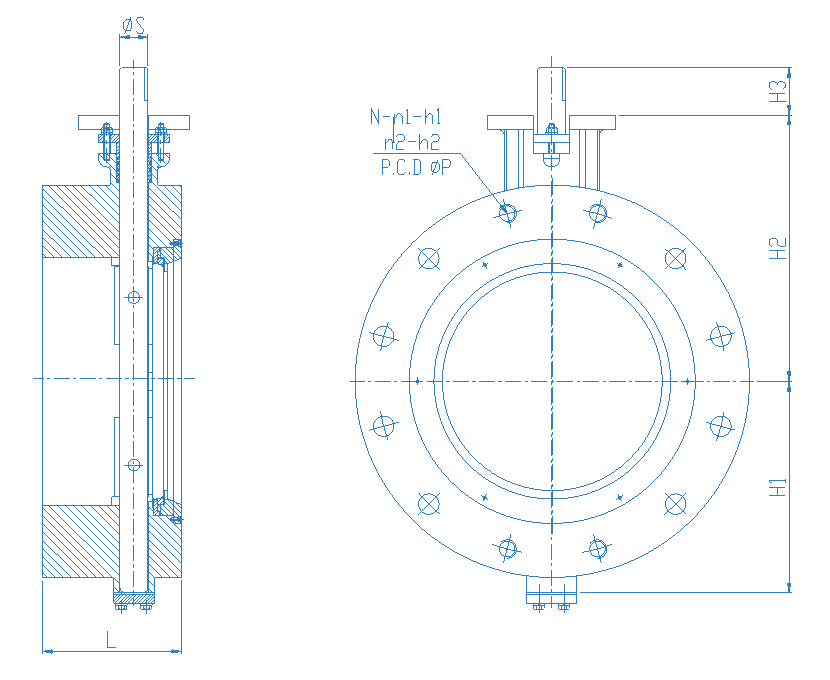

제품 도면

제품 사양

DIMENSIONS
SIZE L H H1 H2 H3 STEM TOP FLANGE
inch mm ∅S KEY SIZE SQUARE Type ∅B N-∅H
CHxCH H4
2" 50 108 281.5 88.5 152 41 14 5x5x35 11x11 30 F07 70 4-10
2.5" 65 112 303 97.5 164.5 41 14 5x5x35 11x11 30 F07 70 4-10
3" 80 114 318 105 172 41 14 5x5x35 11x11 30 F07 70 4-10
4" 100 127 344.5 118.5 185 41 14 5x5x35 11x11 30 F07 70 4-10
5" 125 140 368 135 192 41 18 6x6x35 14x14 30 F07 70 4-10
6" 150 140 399 150 208 41 20 6x6x35 14x14 30 F07 70 4-10
8" 200 152 486 185 260 41 28 8x7x35 22x22 40 F10 102 4-12
10" 250 165 558 218 299 41 32 10x8x35 22x22 40 F10 102 4-12
12" 300 178 601 235 325 41 35 10x8x35 27x27 40 F12 125 4-14
14" 350 190 696 290 365 41 38 10x8x35 27x27 50 F14 140 4-18
16" 400 216 780 325 400 55 40 12x8x50 27x27 50 F14 140 4-18
18" 450 114 815 320 440 55 45 14x9x50 36x36 50 F16 165 4-22
20" 500 229 964 375 504 85 50 14x9x70 36x36 50 F16 165 4-22
22" 550 154 994.5 384.5 525 85 60 18x11x70 46x46 55 F16 165 4-22
24" 600 267 1035 410 540 85 60 18x11x70 46x46 55 F16 165 4-22
※ 상기에 표시하지 않은 사양은 별도 문의 바랍니다.
