그루브형 밸브

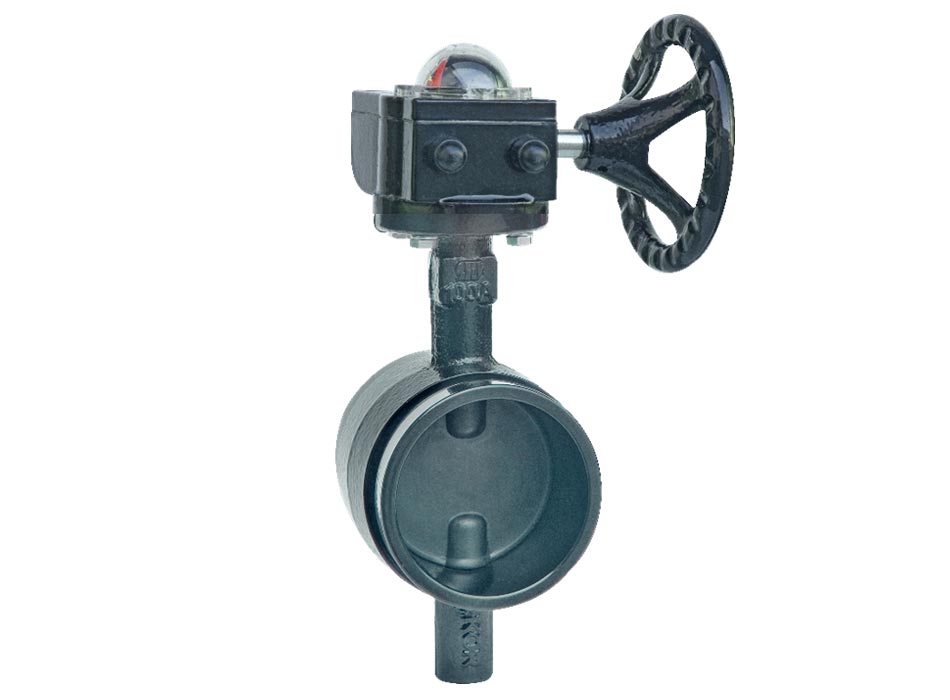

닥타일 그루브형 밸브제품전체보기 >

제품 정보

  • BODY TYPE : GROOVE
  • Size : 50A ~ 200A
  • 적용온도 : -30 ~ 90℃
  • 작동방식 : 기어, 레버, 엑츄에이터 작동
  • RATING(압력) : KS/JIS 10, 16, 20K, ANSI 150, 300, PN 10~25

재질

  • BODY : GCD450
  • DISC : GCD450
  • SEAT : EPDM
  • STEM : STS 304, 410

※ 상기에 표시하지 않은 압력, 재질은 별도 문의 바랍니다.

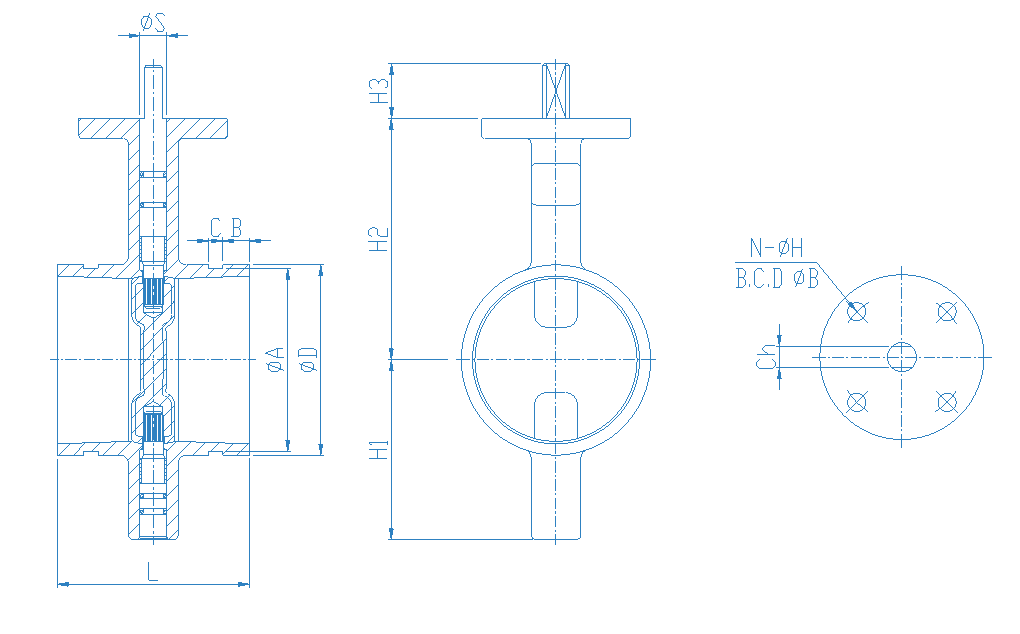

제품 도면

제품 사양

DIMENSIONS
SIZE L H1 H2 H3 조인트 치수 STEM TOP FLANGE
inch mm ∅A B C ∅D ∅S Ch Type ∅B N-∅H
2" 50 81 75 95 33 57.2 8.7 16 60.5 14 10 F05 70 4-10
2.5" 65 97 85 105 33 72.3 8.7 16 76.3 16 12 F07 70 4-10
3" 80 97 92 112 33 85.0 8.7 16 89.1 16 12 F07 70 4-10
4" 100 116 108 145 33 110.0 8.7 16 114.3 16 12 F07 70 4-10
5" 125 148 128 162 33 135.5 8.7 16 139.8 19 15 F07 70 4-10
6" 150 148 145 179 33 160.8 8.7 16 165.2 19 15 F07 70 4-10
8" 200 133 170 204 33 211.6 11.9 19 216.3 22 16 F07 70 4-10
