소방용 밸브

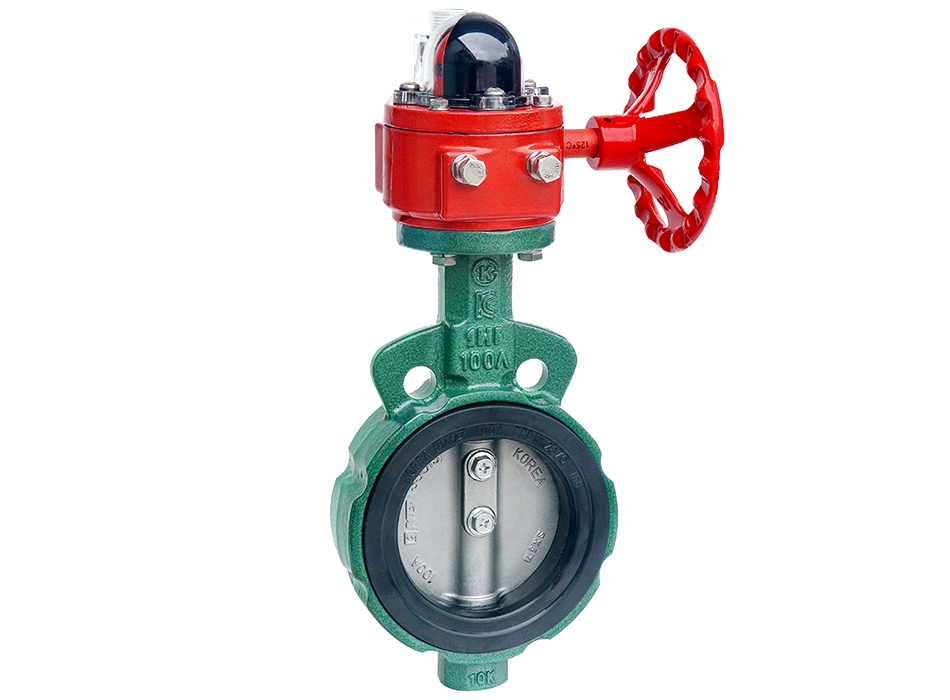

닥타일 / 주철 소방용 기어박스타입제품전체보기 >

제품 정보

  • BODY TYPE : WAFER
  • Size : 50A ~ 300A
  • 적용온도 : -30 ~ 90℃
  • 작동방식 : 리미트스위치 기어,레버 작동
  • RATING(압력) : KS/JIS 10, 16, 20K

재질

  • BODY : GC200, GCD450
  • DISC : SSC13, SSC14, SSC16
  • SEAT : EPDM, NBR, VITON
  • STEM : STS 304, 316, 410

※ 상기에 표시하지 않은 압력, 재질은 별도 문의 바랍니다.

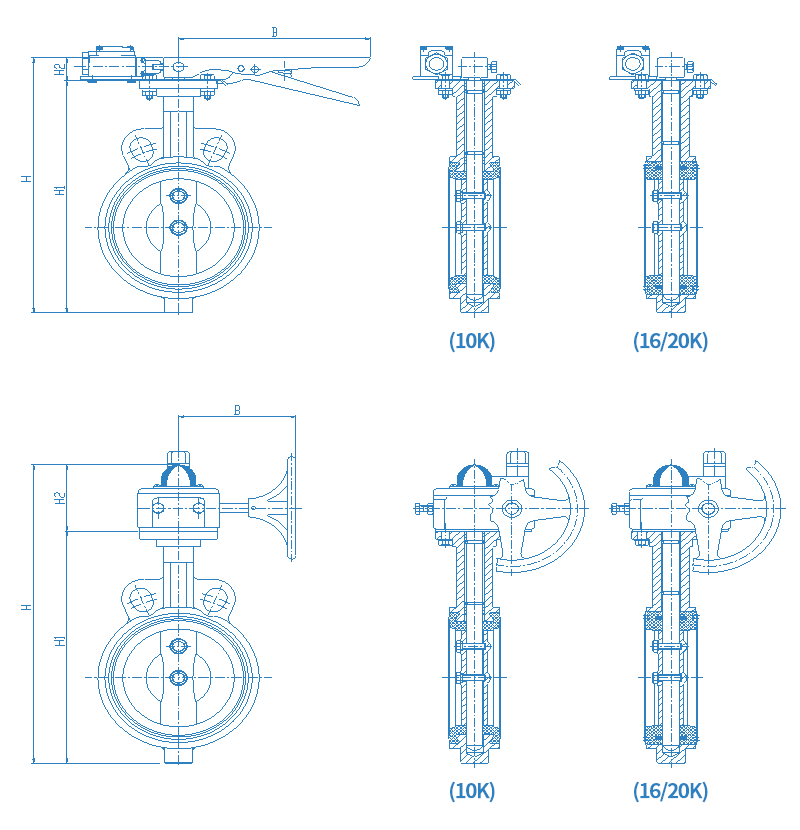

제품 도면

제품 사양

DIMENSIONS
GEAR TYPE LEVEL TYPE
SIZE L H H1 H2 B H H1 H2 B
inch mm
2" 50 43 301.5 196.5 105 160 229.5 196.5 33 205
2.5" 65 46 317.5 212.5 105 160 245.5 212.5 33 205
3" 80 46 343 238 105 160 271 238 33 205
4" 100 52 370 265 105 160 298 265 33 265
5" 125 56 405.5 300.5 105 160 333.5 300.5 33 265
6" 150 56 440 335 105 160 368 335 33 265
8" 200 60 536 411 125 230
10" 250 68 627 502 125 230
12" 300 78 678 553 125 230
※ 상기에 표시하지 않은 사양은 별도 문의 바랍니다.
